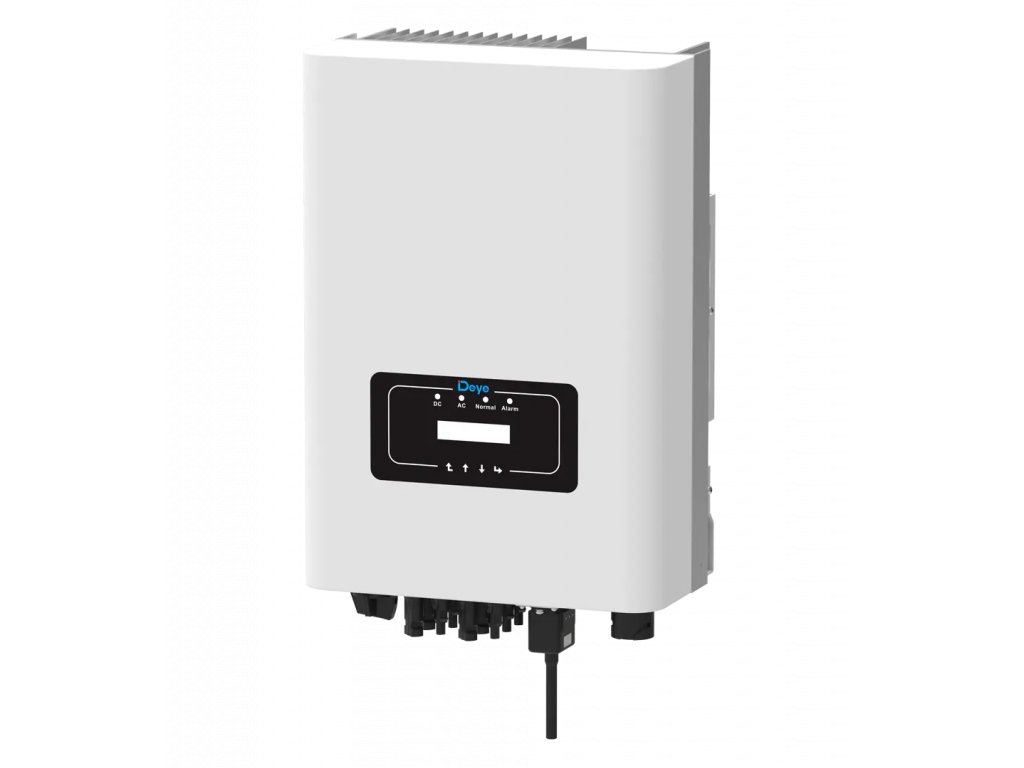

Trojfázový menič SUN-20K-G04
Kód: SUN-20K-G04Podrobný popis
Funkcia vzdialeného vypnutia
Inteligentná monitorovacia platforma
Vďaka inteligentnej monitorovacej platforme podporujú invertorové produkty celej série Deye okamžité vypnutie na diaľku, keď dôjde k nehode. Nastavenie parametrov a aktualizácia FW na diaľku, čo uľahčuje O&M FVE.
- 2 MPP sledovač, Max. účinnosť až 98,6%
- Aplikácia nulového exportu, aplikácia VSG
- Inteligentné monitorovanie reťazca (voliteľné)
- Široký rozsah výstupného napätia
- Funkcia Anti-PID (voliteľné)
Technické špecifikácie
| Model | SUN-18K-G04 | SUN-20K-G04 | SUN-25K-G04 |
| Vstupná strana | |||
| Max. Vstupný jednosmerný výkon (kW) | 21.6 | 26 | 32.5 |
| Max. Vstupné jednosmerné napätie (V) | 1000 | ||
| Vstupné jednosmerné napätie pri spustení (V) | 250 | ||
| Prevádzkový rozsah MPPT (V) | 200~850 | ||
| Max. Vstupný jednosmerný prúd (A) | 32+32 | ||
| Max. Skratový prúd (A) | 48+48 | ||
| Počet MPPT/reťazcov na MPPT | 2/ 2 | 2 / 2 | 2 / 3 |
| Výstupná strana | |||
| Menovitý výstupný výkon (kW) | 18 | 20 | 25 |
| Max. Aktívny výkon (kW) | 19.8 | 22 | 27.5 |
| Menovité napätie siete AC (V) | 220 / 380, 230 / 400 | ||
| Rozsah napätia siete striedavého prúdu (V) | 277Vac~460Vac (môže sa líšiť v závislosti od štandardov siete) | ||
| Menovitá frekvencia siete (Hz) | 50/60 (voliteľné) | ||
| Prevádzková fáza | Trojfázový | ||
| Menovitý výstupný prúd striedavej siete (A) | 26.1 | 29 | 36.2 |
| Max. AC výstupný prúd (A) | 28.7 | 31.9 | 39.9 |
| Výstupný účinník | 0,8, čo vedie k oneskoreniu 0,8 | ||
| Mriežkový prúd THD | <3% | ||
| DC vstrekovací prúd (mA) | <0,51 TP2T | ||
| Frekvenčný rozsah siete | 47~52 alebo 57~62 (voliteľné) | ||
| Efektívnosť | |
| Maximálna účinnosť | 98.6% |
| Euro efektívnosť | 97.8% |
| MPPT účinnosť | >99% |
| Ochrana | ||
| DC ochrana proti prepólovaniu | Áno | |
| AC ochrana proti skratu | Áno | |
| Ochrana proti nadprúdu AC výstupu | Áno | |
| Ochrana proti prepätiu na výstupe | Áno | |
| Ochrana izolačného odporu | Áno | |
| Monitorovanie zemného spojenia | Áno | |
| Ochrana ostrovov | Áno | |
| Ochrana proti teplote | Áno | |
| Integrovaný DC prepínač | Áno | |
| Vzdialené nahrávanie softvéru | Áno | |
| Diaľková zmena prevádzkových parametrov | Áno | |
| Ochrana proti prepätiu | DC Typ II / AC Typ II | |
| Všeobecné dáta | |
| Veľkosť (mm) | 330 W × 508 H × 206 D |
| Hmotnosť (kg) | 20.8 |
| Topológia | Bez transformátora |
| Vnútorná spotreba | <1 W (noc) |
| Prevádzková teplota | -25 ~ 65 ℃ |
| Krytie | IP65 |
| Emisia hluku (typická) | < 45 dB |
| Koncepcia chladenia | Inteligentné chladenie |
| Max. Prevádzková nadmorská výška bez zníženia výkonu | 2000 m |
| Navrhnutá životnosť | > 20 rokov |
| Štandardné pripojenie k sieti | EN50549-1,VDE 0126-1-1 |
| Prevádzkové prostredie Vlhkosť | 0-100% |
| Bezpečnosť EMC/Štandard | IEC62109-1/-2, IEC61000-6-2, IEC61000-6-4 |
| Vlastnosti | |
| DC pripojenie | MC-4 kompatibilný |
| AC pripojenie | Zástrčka s krytím IP65 |
| Displej | LCD 1602 |
| Rozhranie | RS485/RS232/Wifi/LAN |
