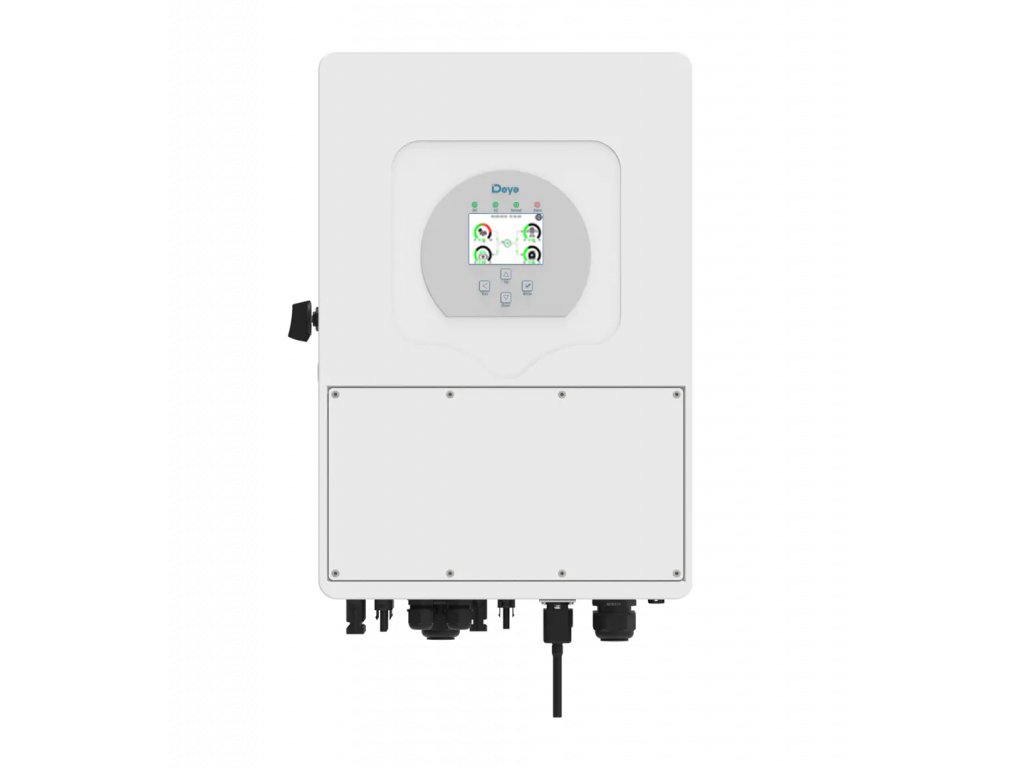

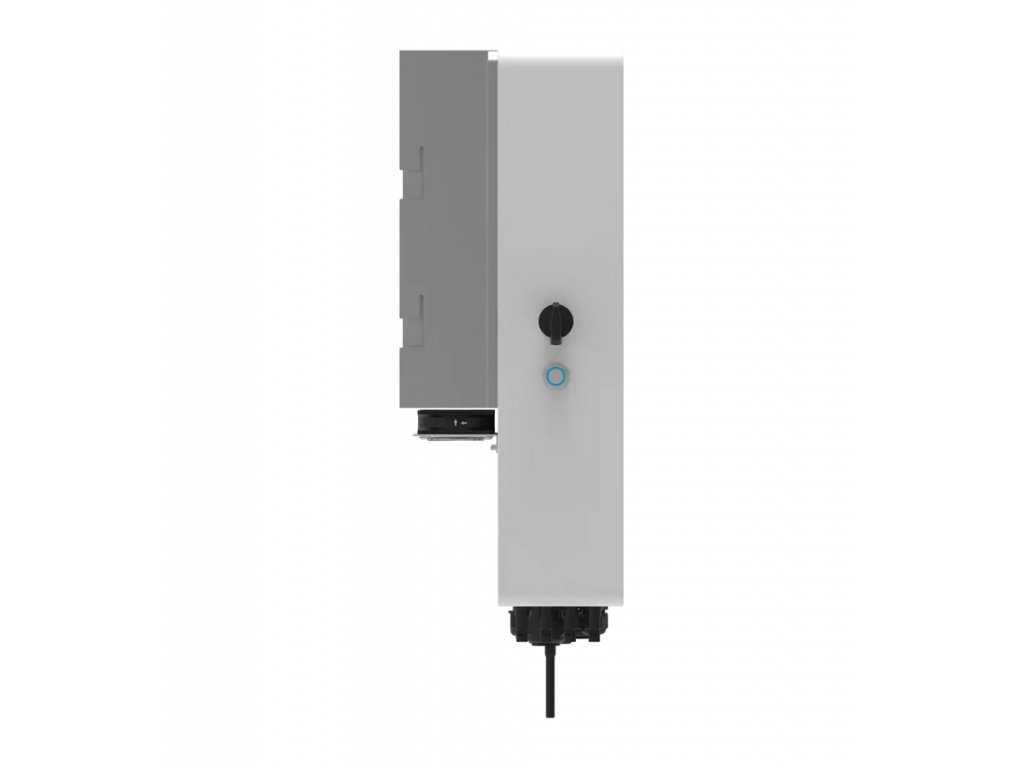

Trojfázový hybridný menič SUN-10K-SG01HP3-EU-AM2 vysokonapäťový

Kód: SUN-10K-SG01HP3-EU-AM2
€1 956 €1 630 bez DPH
Objednané

SUN 6/8/10/12/15/20K-SG01HP3-EU-AM2 je úplne nový trojfázový hybridný invertor s vysokonapäťovou batériou, ktorý zaisťuje bezpečnosť a spoľahlivosť systému. Vďaka kompaktnému dizajnu a vysokej hustote výkonu táto séria podporuje pomer DC/AC 1,3, čím šetrí investície do zariadenia. Podporuje trojfázový nevyvážený výstup, čím rozširuje aplikačné scenáre. Vybavený CAN portom (x2) BMS a paralelným, x1 portom RS485 pre BMS, x1 portom RS232 pre diaľkové ovládanie a x1 portom DRM, vďaka čomu je systém inteligentný a flexibilný.

Detailné informácie

Podrobný popis

Funkcia vzdialeného vypnutia

Inteligentná monitorovacia platforma
Vďaka inteligentnej monitorovacej platforme podporujú invertorové produkty celej série Deye okamžité vypnutie na diaľku, keď dôjde k nehode. Nastavenie parametrov a aktualizácia FW na diaľku, čo uľahčuje O&M FVE.

  • 100% nevyvážený výstup, každá fáza; Max. výstup až do menovitého výkonu 50%
  • DC pár a AC pár na dovybavenie existujúceho solárneho systému
  • Max. 10 ks paralelne pre prevádzku na sieti a mimo siete; Podpora viacerých batérií paralelne
  • Max. nabíjací/vybíjací prúd 37A
  • Vysokonapäťová batéria, vyššia účinnosť
  • 6 časových úsekov na nabíjanie/vybíjanie batérie
  • Podpora ukladania energie z dieselového generátora

Technické špecifikácie

Model SUN-6K-SG01HP3-EU-AM2 SUN-8K-SG01HP3-EU-AM2 SUN-10K-SG01HP3-EU-AM2 SUN-12K-SG01HP3-EU-AM2 SUN-15K-SG01HP3-EU-AM2 SUN-20K-SG01HP3-EU-AM2
Vstupné údaje batérie
Typ batérie Olovené alebo lítium-iónové
Rozsah napätia batérie (V) 150~800V
Max. Nabíjací prúd (A) 37
Max. Vybíjací prúd (A) 37
Počet vstupov batérie
1
Krivka nabíjania 3 stupne / ekvalizácia
Stratégia nabíjania Li-Ion batérie Samoprispôsobenie sa BMS



Vstupné dáta PV reťazca
Max. Príkon jednosmerného prúdu (W) 7800 W 10400W 13 000 W 15600W 19500W 26 000 W
Max. Vstupné jednosmerné napätie (V) 1000
Štartovacie napätie (V) 150 V
Rozsah MPPT (V) 200V-850V
Rozsah jednosmerného napätia pri plnom zaťažení (V) 195-850 260-850
325-850
340-850
423-850
500-850
PV vstupný prúd (A) 20A + 20A 26A + 20A 26A + 26A
Max. PV ISC (A) 23A + 23A 32A + 23A 32A + 32A
Počet MPPT / reťazcov na MPPT 2/1 2/2+1 2/2



Údaje o výstupe striedavého prúdu
Menovitý AC výstup a výkon UPS (W) 6000 W 8000 W 10 000 W 12 000 W 15 000 W 20 000 W
Max. AC výstupný výkon (W) 6600 W 8800 W 11 000 W 13200W 16500W 22 000 W
Špičkový výkon (mimo sieť) 1,5-násobok menovitého výkonu, 10 S
AC výstupný menovitý prúd (A) 9.1 12.2 15.2 18.2 22.8 30.3
Max. AC prúd (A) 13 18 22 25 30 35
Max. Nepretržitý prechod AC (A) 80A
Výstupná frekvencia a napätie 50/60 Hz; 3L/N/PE 220/380 Vac, 230/400 Vac
Typ mriežky Trojfázový
DC vstrekovací prúd (mA) <0,5%1n



Efektívnosť
Max. Efektívnosť 97.60%
Euro efektívnosť 97.00%
MPPT účinnosť 99.90%



Ochrana
Ochrana pred bleskom FV vstupu Integrovaný
Ochrana proti ostrovčekom Integrovaný
Ochrana proti prepólovaniu vstupu PV reťazca Integrovaný
Detekcia izolačného odporu Integrovaný
Jednotka monitorovania zvyškového prúdu Integrovaný
Ochrana nad prúdom výstupu Integrovaný
Ochrana pred skratom na výstupe Integrovaný
Ochrana proti prepätiu Integrovaný
Ochrana proti prepätiu na výstupe DC Typ II / AC Typ II



Certifikácie a štandardy
Regulácia siete CEI 0-21, VDE-AR-N 4105, NRS 097, IEC 62116, IEC 61727, G99, G98, VDE 0126-1-1, RD 1699, C10-11
Bezpečnosť EMC / štandard IEC/EN 61000-6-1/2/3/4, IEC/EN 62109-1, IEC/EN 62109-2



Všeobecné dáta
Rozsah prevádzkovej teploty (℃) -40~60℃, >45℃ Zníženie výkonu
Chladenie Inteligentné chladenie
Hlučnosť (dB) <45 dB
Komunikácia s BMS RS485; MÔCŤ
Hmotnosť (kg) 26
Veľkosť (mm) 434 W × 645 V × 245 D
Stupeň ochrany IP65
Štýl inštalácie Nástenný
Záruka 5 rokov
